BP510系列多路矽壓阻壓力變送器
    發布時間: 2023-10-07 11:15

自主閉環可控生産高一緻性SOI敏感芯片和器件

一體化(huà)緊湊裝配總成，結構期穩定可靠

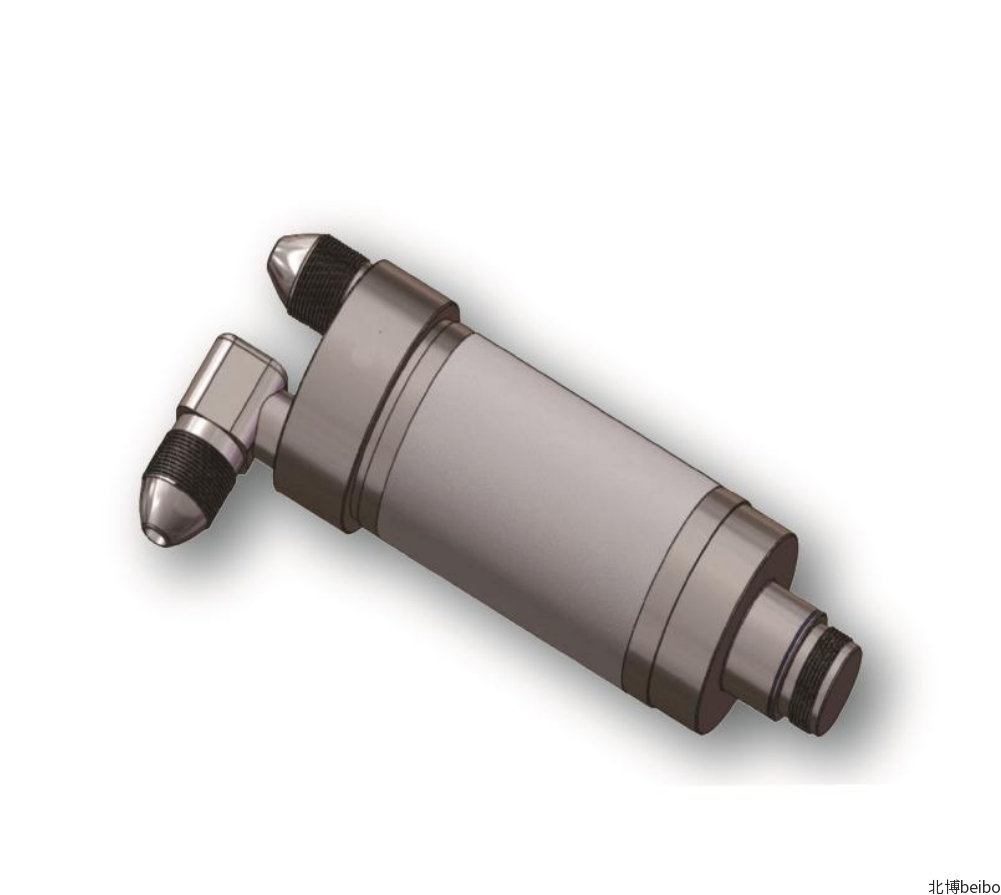

BP510系列多路矽壓阻壓力變送器




特點：



·自主閉環可控生産高一緻性SOI敏感芯片和器件

·一體化(huà)緊湊裝配總成，結構期穩定可靠

·表壓、絕壓可組合,覆蓋低、中、高量程範圍

·多種壓力測量接口、電氣連接、信号傳輸模式，

·設計制造柔性組合流程，支持客戶定制

·應用領域——與不鏽鋼兼容的絕緣氣體和液體的壓力測量






主要技術性能指标


序号

項目

規格指标

備注

1

壓力接口路數

雙路

三路

四路


2

壓力種類

表壓  絕壓

1*


基準壓力量程

100kPa、200kPa、300kPa、600kPa、1MPa、2MPa、3MPa、 6MPa、10MPa、20MPa、30MPa、

1*

2

過載能力

≥3倍基準量程（≤10MPa）；≥1. 5倍基準量程（＞10MPa）；

2*


被測壓力介質

與不鏽鋼兼容的氣體和液體


3

激勵電源

12±4VDC或 24±4VDC

1*


激勵使用類型

共用或獨立


4

單路最大功率

≤0.5W



單路輸出負載

≥10mA


5

輸出信号模式

0.5～5VDC

1*、3*

6

準确度

≤ ±0.25%FS（典型值）

3*、4*

7

準确度一緻性

≤ ±0.05%FS（典型值）

3*、4*

9

工作溫度

-55～+125℃


10

零點熱漂移

SOI芯片：≤±0.6%FS/55℃（典型值）

5*

11

滿量程熱漂移

SOI芯片：≤±0.8%FS/55℃（典型值）

5*

12

絕緣電阻

>100MW

3*、6*

13

短期穩定性

≤±0.05%FS/8h（典型值）

3*.

14

長期穩定性

＜±0.1%FS/年（典型值）

3*.

15

電氣接線形式

多芯航空接插件


16

測量接口形式

螺紋

1*

17

重量

＜500g(雙路)、＜750g(三路)、300g(四路)


注：技術參數修改恕不通知

1*. 可用戶定制；                                                         4*. 非線性數據計算為最小二乘法；

2*. 非靜壓，100MPa量程過載為本量程上限；             5*.  55℃溫區為-30～25℃或25～80℃；

3*. 恒溫25℃；                                                            6*.  100VDC。




可提供定制服務，如有需求請與營銷人員聯系。
